Стальной гнутый швеллер: особенности, виды и области применения

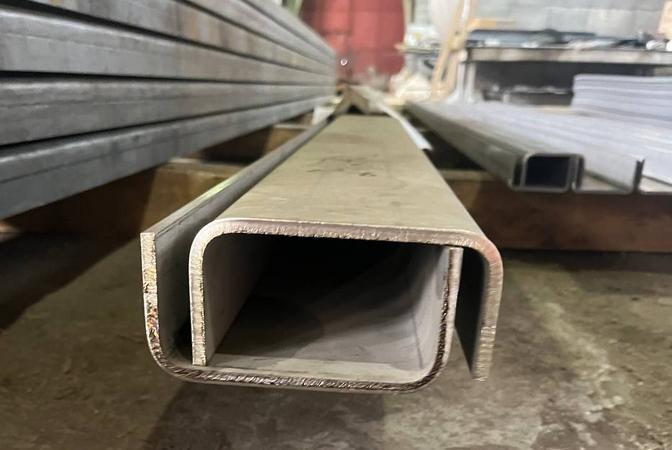

Стальной гнутый швеллер — это профиль с П-образным сечением, который получают путем гибки листовой стали на специализированных станах. Его производство осуществляется по ГОСТ 8278-83 (для равнополочных швеллеров) или ГОСТ 8281-80 (для неравнополочных). Благодаря точной геометрии и универсальности, гнутый швеллер применяется в строительстве, машиностроении и других сферах. В этой статье мы рассмотрим его виды, сортамент, характеристики, обозначения и области применения.

Виды гнутых швеллеров

Гнутые швеллеры классифицируются по нескольким параметрам:

1. По типу полок:
   • Равнополочные: обе полки имеют одинаковую ширину, подходят для симметричных конструкций.
   • Неравнополочные: полки различаются по ширине, что делает их удобными для нестандартных решений.
2. По материалу:
   • Углеродистая сталь: для стандартных условий эксплуатации.
   • Низколегированная сталь: для конструкций, требующих повышенной прочности.
   • Нержавеющая сталь: устойчива к коррозии, подходит для агрессивных сред.
   • Оцинкованная сталь: защищена от ржавчины цинковым покрытием.
3. По конструктивным особенностям:
   • Перфорированные: с отверстиями для упрощения крепления.
   • Тонкостенные: с толщиной стенки 1–4 мм, для легких конструкций.
4. По точности изготовления (согласно ГОСТ 8278-83):
   • Высокая точность (А).
   • Повышенная точность (Б).
   • Стандартная точность (В).

Сортамент гнутых швеллеров

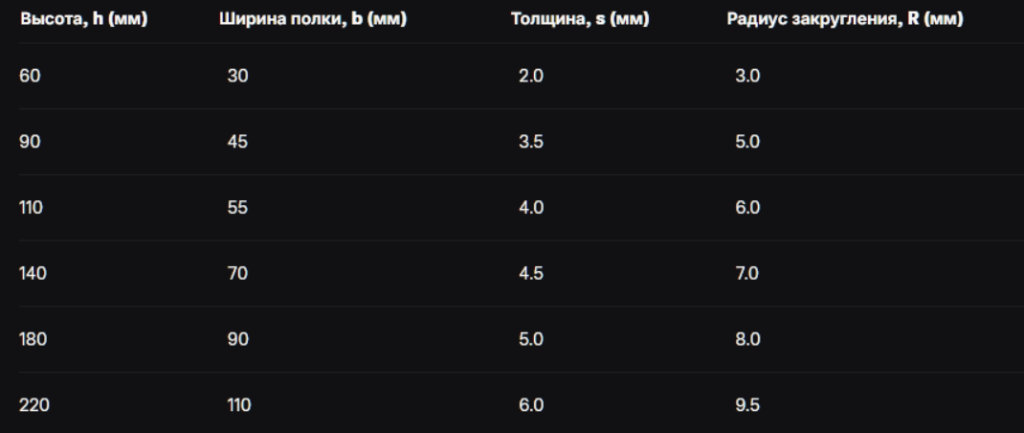

Сортамент равнополочных швеллеров определяется ГОСТ 8278-83, а неравнополочных — ГОСТ 8281-80. Основные параметры: высота стенки (h), ширина полки (b), толщина стенки (s) и радиус закругления (R). Пример размеров равнополочных швеллеров представлен в таблице ниже:

Длина швеллеров варьируется от 2 до 12 м, включая мерную, немерную или кратную мерной длину. Неравнополочные швеллеры имеют схожий диапазон размеров, но с разной шириной полок. Ознакомиться с более полным сортаментом можно на сайтах производителей, например, ХимКриоМаш по ссылке https://himkrio.ru/shveller-gnutyy.

Характеристики гнутых швеллеров

Гнутые швеллеры обладают следующими свойствами:

• Прочность: ниже, чем у горячекатаных швеллеров, но достаточна для вспомогательных конструкций.
• Точность размеров: высокая, благодаря технологии гибки.
• Вес: легче горячекатаных аналогов, что упрощает транспортировку и монтаж.
• Коррозионная стойкость: нержавеющие и оцинкованные швеллеры устойчивы к воздействию влаги и химикатов.
• Универсальность: подходят для каркасов, декоративных элементов и других задач.

Обозначения гнутых швеллеров

Обозначение швеллера включает:

• Номер профиля: высота стенки в сантиметрах (например, 12 для 120 мм).
• Тип точности: А, Б или В.
• Марка стали: например, Ст3пс (полуспокойная углеродистая сталь).
• Стандарт: ГОСТ 8278-83 или ГОСТ 8281-80.

Пример: Швеллер Б 120х60х4 ГОСТ 8278-83/Ст3пс — равнополочный швеллер высотой 120 мм, шириной полки 60 мм, толщиной 4 мм, повышенной точности, из стали Ст3пс.

Вес погонного метра

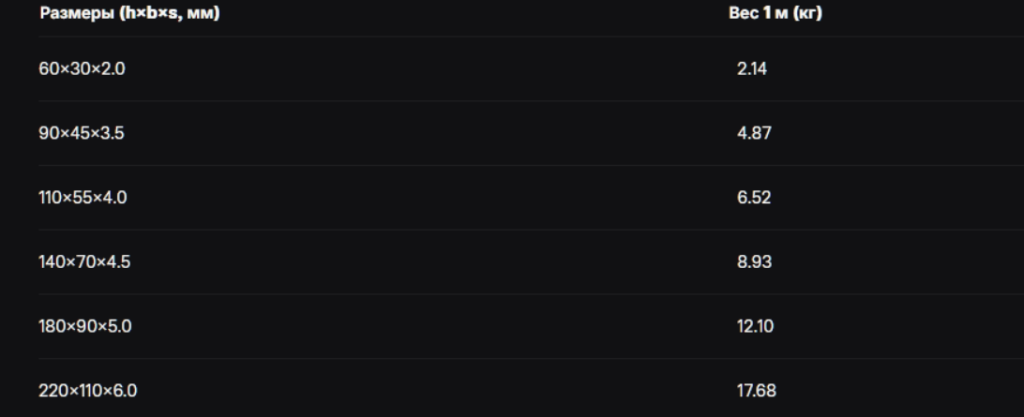

Вес швеллера зависит от его размеров и материала. Ниже приведена таблица веса равнополочных швеллеров (плотность стали 7,85 г/см³):

Для неравнополочных швеллеров вес рассчитывается индивидуально с учетом размеров полок.

Равнополочные и неравнополочные швеллеры

• Равнополочные: симметричные полки обеспечивают равномерное распределение нагрузки. Используются в каркасах, перекрытиях и перегородках.
• Неравнополочные: асимметричные полки позволяют адаптировать профиль к специфическим нагрузкам или формам. Применяются в машиностроении и сложных конструкциях.

Отличия гнутого и обычного швеллера

Гнутый швеллер, в отличие от обычного (обычно подразумевается горячекатаный), изготавливается путем холодной гибки листовой стали на профилегибочных станах, что обеспечивает меньшую толщину стенок и более гладкую поверхность. Обычный швеллер формируется путем горячей прокатки, что делает его более массивным и прочным, но менее точным по размерам. Гнутый швеллер отличается скругленными углами, тогда как у обычного они острые. Благодаря меньшему весу и высокой точности гнутый швеллер предпочтителен для легких конструкций и декоративных элементов, тогда как обычный используется в несущих конструкциях с высокими нагрузками.

Различия гнутого и горячекатаного швеллера

• Технология производства: гнутый швеллер формируется из листовой стали на профилегибочных станах, горячекатаный — путем прокатки горячей заготовки.
• Геометрия углов: гнутый имеет скругленные углы, горячекатаный — острые.
• Прочность: горячекатаный прочнее благодаря термообработке и большей толщине.
• Точность: гнутый швеллер отличается высокой точностью размеров и гладкостью поверхности.
• Масса: гнутый легче, что снижает нагрузку на конструкцию.

Нагрузочная способность

Гнутые швеллеры не предназначены для высоких нагрузок, в отличие от горячекатаных. Их несущая способность зависит от размеров и материала. Например, швеллер 120×60×4 мм может выдерживать нагрузку до 1,5–2,5 т/м при равномерном распределении. Для точных расчетов используют справочные таблицы с учетом моментов инерции.

Перфорированный, нержавеющий и оцинкованный швеллер

• Перфорированный: отверстия упрощают крепление болтами или заклепками. Используется в каркасах для кабельных систем, вентиляции и легких конструкций.
• Нержавеющий: устойчив к коррозии благодаря добавлению хрома. Применяется в пищевой, химической промышленности и морских условиях.
• Оцинкованный: цинковое покрытие защищает от коррозии. Используется в наружных конструкциях, таких как навесы или теплицы.

Тонкостенный швеллер

Тонкостенные швеллеры (толщина 1–4 мм) применяются в конструкциях, где важна минимизация веса:

• Каркасы для гипсокартонных перегородок.
• Опоры для легких навесов.
• Декоративные элементы и мебельные конструкции.

Области применения

Гнутые швеллеры находят применение в различных отраслях:

• Строительство: каркасы зданий, перегородки, усиление проемов.
• Машиностроение: рамы для техники и оборудования.
• Судостроение: элементы корпусов и переборок.
• Дизайн и отделка: каркасы для облицовки и декоративных конструкций.
• Энергетика: опоры для кабельных трасс и оборудования.

Заключение

Стальной гнутый швеллер, производимый по ГОСТ 8278-83 и другим стандартам, — это универсальный профиль, сочетающий легкость, точность и разнообразие типов. Равнополочные, неравнополочные, перфорированные, нержавеющие и оцинкованные швеллеры находят применение в строительстве, машиностроении и отделке, обеспечивая надежность и экономичность конструкций.
