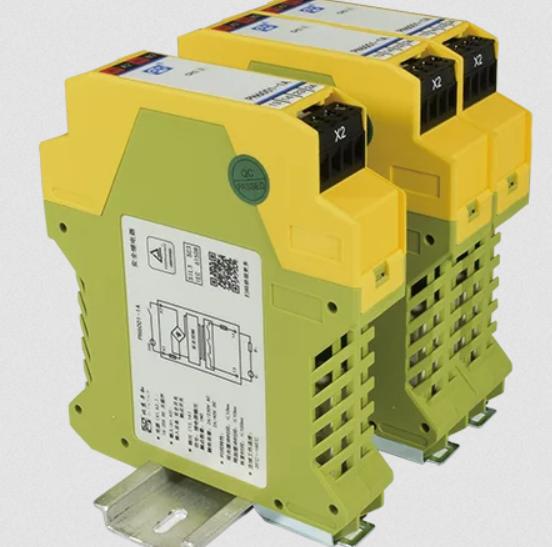

В современных системах автоматизации производственных процессов обеспечение безопасности персонала и оборудования является приоритетной задачей. Одним из ключевых элементов построения надежных цепей управления выступают реле безопасности. Компания Beijing PingHe, официальным партнером которой в РФ является ООО «Интелис», предлагает широкую линейку высоконадежных реле, разработанных для интеграции в сложные промышленные системы.
Назначение и принцип работы реле безопасности
Реле безопасности — это специализированные коммутационные устройства, предназначенные для безотказной передачи дискретных управляющих сигналов к исполнительным механизмам. В отличие от обычных промежуточных реле, они обеспечивают высокий уровень функциональной безопасности, защищая от опасных последствий сбоев в электрических цепях.
Работа современных реле контроля безопасности базируется на концепциях: * Отказоустойчивости (fail-safe): способность системы переходить в безопасное состояние при возникновении неисправности. * Резервирования (redundancy): использование нескольких параллельно работающих блоков. При отказе одного из них устройство продолжает выполнять свою функцию или передает сигнал об ошибке в систему управления.
Типы безопасного состояния
Важной характеристикой реле безопасности является алгоритм поведения при прерывании входного сигнала или срабатывании внутренней диагностики:
- DTS (De-energized To Safe): Реле переводит выход и подключенное устройство в обесточенное состояние. Это критически важно, например, для клапанов, контролирующих подачу опасных веществ в резервуары.
- ETS (Energized To Safe): Реле активирует выход при возникновении нештатной ситуации. Такой подход применяется в системах пожаротушения или для клапанов аварийного сброса давления.
Ключевые преимущества реле PingHe
Продукция Beijing PingHe разработана с учетом строгих требований промышленных предприятий и обладает рядом выдающихся характеристик:
- Тройное резервирование: Уникальная архитектура, обеспечивающая максимальную надежность срабатывания.
- Высший уровень безопасности: Все устройства сертифицированы по стандарту SIL 3 (Safety Integrity Level 3) согласно IEC 61508.
- Универсальность: Наличие моделей для функций безопасности как с замкнутым, так и с разомкнутым состоянием (DTS и ETS).
- Компактность: В линейке представлены модели с ультратонким корпусом шириной всего 12,5 мм, что позволяет экономить место в шкафах автоматики.
- Надежная конструкция: Изолированные каналы, защита контактов встроенным предохранителем и наличие специальных клемм для тестирования.
Обзор модельного ряда
Ассортимент реле PingHe включает устройства с различным количеством сигналов (1:1, 1:2, 2:2), что позволяет подобрать оптимальное решение для любой задачи.
Модель Количество каналов Особенности PH6001-1A(R) 1 канал Нормально-разомкнутое реле, применимо для сигналов DI/DO контроллера SIS. PH6001-1B(R) 1 канал Базовая одноканальная модель. PH6002-2A(R) 2 канала Двухканальное исполнение для сложных схем. PH6101-3A1B(R) 1 или 2 канала Многофункциональное реле с расширенными возможностями коммутации.
Технические характеристики (на примере PH6001-1A(R))
Для понимания уровня технического исполнения рассмотрим параметры популярной модели PH6001-1A(R): * Напряжение питания: 16…35 В постоянного тока (питание осуществляется от контроллера). * Потребление тока: не более 35 мА. * Материал контактов: AgSnO2 (сплав серебра и оксида олова, устойчивый к свариванию и эрозии). * Максимальная нагрузка: 5 А при 250 В переменного тока или 24 В постоянного тока. * Быстродействие: Задержка включения и отключения не превышает 30 мс. * Температурный диапазон: от -20 до +60 °C. * Сертификация: EAC, SIL3, соответствие ТР ТС 020/2011 (ЭМС).
Решения для B2B-сектора
ООО «Интелис», представляя бренд PingHe в России, ориентируется на потребности системных интеграторов, OEM-производителей и крупных промышленных предприятий. Клиентам предоставляется комплексный сервис:
- Подготовка индивидуальных технико-коммерческих предложений.
- Полное документальное сопровождение и предоставление всех необходимых сертификатов (международных и российских).
- Экспертные консультации по интеграции реле в существующие или проектируемые АСУ ТП.
- Подбор аналогов для замены оборудования других производителей.
Заключение
Реле безопасности Beijing PingHe представляют собой современное, надежное и экономически эффективное решение для построения отказоустойчивых систем управления. Сочетание архитектуры тройного резервирования, сертификации SIL 3 и широкого модельного ряда делает их оптимальным выбором для ответственных применений в нефтехимической, энергетической и других отраслях промышленности.
Для получения подробной информации, скачивания каталогов и запроса цен посетите официальный сайт pinghe.ru/rele.
